File con formato GraphML

GraphML è un formato, basato sul linguaggio XML (Extensible Markup Language), che consente di descrivere le caratteristiche dei grafi e consente l'interscambio dei relativi file (vedere http://graphml.graphdrawing.org/).

Due funzioni T-LAB consentono di esportare file in formato GraphML: Analisi delle Sequenze e Sequenze di Temi.

Per farlo sono sufficienti quattro passi:

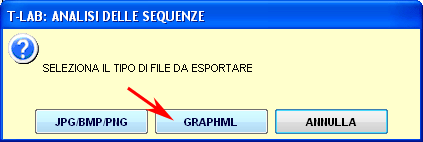

1 - cliccare sul pulsante Salva Grafici della funzione corrispondente;

2 - selezionare il tipo di grafico da esportare (se richiesto);

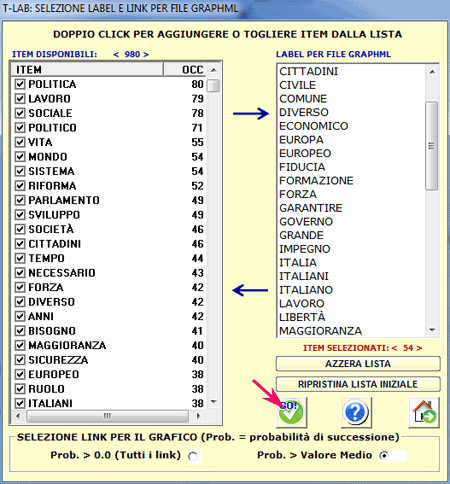

3 - selezionare i nodi e i link da includere nel grafico (se richiesto);

4 - cliccare su GO per la creazione del grafico (vedi sotto).

I file GraphML creati da T-LAB sono di due tipi: uno che include solo le label dei nodi e i relativi link (nomefile.graphml), l'altro che include anche le misure di associazione o, a seconda dei casi, le probabilità di transizione (nomefile.EdLab.graphml).

In entrambi i casi, i file sono pronti per essere editati e personalizzati mediante il software yEd, un editore grafico prodotto dall'azienda yWorks, che è disponibile gratuitamente al seguente indirizzo:

http://www.yworks.com/en/products_yed_about.htm

Di seguito, due esempi di output ottenuti editando con yEd alcuni file GraphML prodotti da T-LAB:

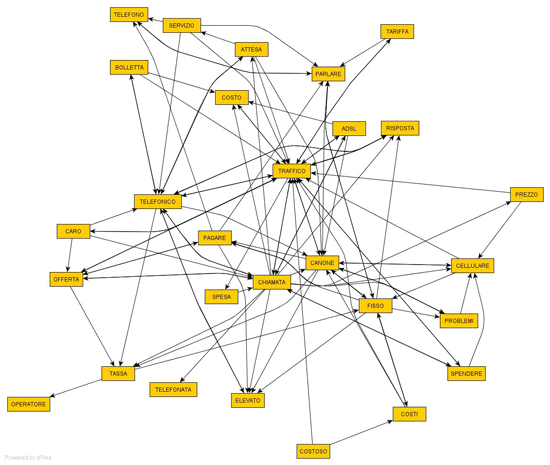

1- T-LAB --> Analisi delle Sequenze - yEd: Layout --> Organic --> Classic

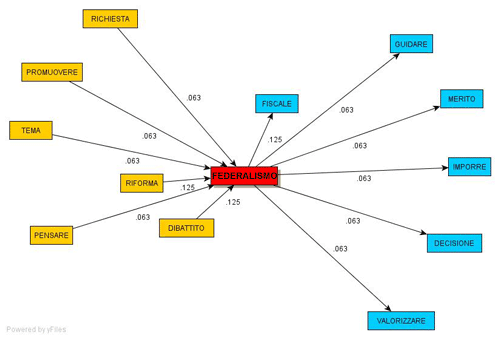

2 - T-LAB --> Analisi delle Sequenze - yEd: Layout --> Organic --> Classic; Edge Router --> Organic --> Classic
