Fichiers GraphML

Les fichiers au format .graphml, basés sur XML (Extensible Markup Language), nous permettent d'échanger les graphiques entre logiciels différents (voir http://graphml.graphdrawing.org/).

Deux fonctions T-LAB nous consentent d'exporter ce type de fichiers: Analyse des Séquences et Séquences des Thèmes.

En tous les cas, la procédure est la suivante:

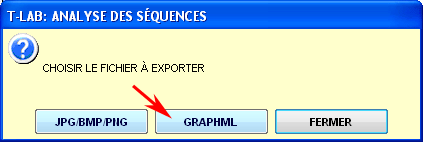

1 - cliquer le bouton Sauvegarder le Graphique;

2 - choisir le graphique à exporter (s'il y a lieu);

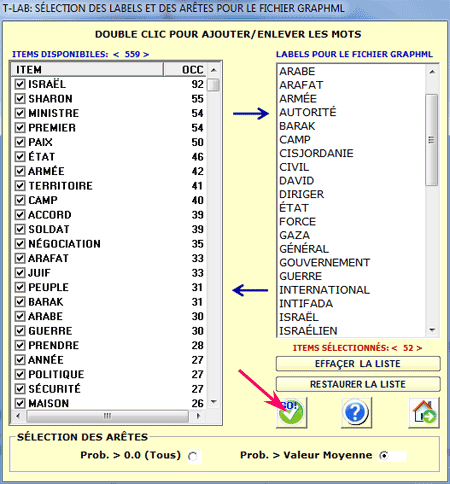

3 - choisir les nœuds et les arêtes à inclure (s'il y a lieu);

4 - cliquer sur GO pour créer le fichier .graphml (voir ci-dessous).

T-LAB nous permet d'exporter deux types de fichiers .graphml:
- nomfichier.graphml, qui inclut seulement les étiquettes de nœuds et les arêtes correspondants;
- nomfichier.EdLab.graphml, qui inclut les mesures d'association (ou les probabilités de transition) aussi.

Les deux fichiers sont prêts à être édités par le logiciel yEd, produit par yWorks, qui est disponible par téléchargement libre (voir http://www.yworks.com/en/products_yed_about.htm ).

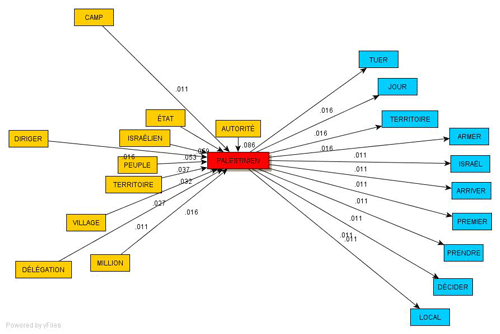

Voici deux exemples:

1- T-LAB --> Analyse des Séquences; yEd: Layout --> Organic --> Classic

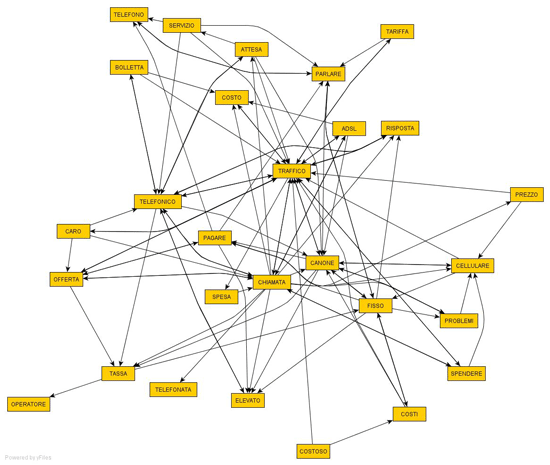

2 - T-LAB --> Analyse des Séquences; yEd: Layout --> Organic --> Classic; Edge Router --> Organic --> Classic
