Archivos GraphML

Los archivos con formato y extensión .graphml son basados en marcatores (tags) XML (Extensible Markup Language) y permiten lo intercambio de grafos (véase http://graphml.graphdrawing.org/).

Dos funciones T-LAB nos permiten exportar este tipo de archivos Análisis de Secuencias y Secuencias de Temas.

Los pasos requeridos son los siguientes:

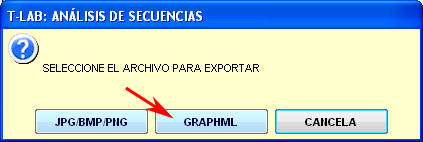

1 - pulsar el botón Exportar Gráficos de la función correspondiente;

2 - seleccionar el gráfico para ser exportado (si está requerido);

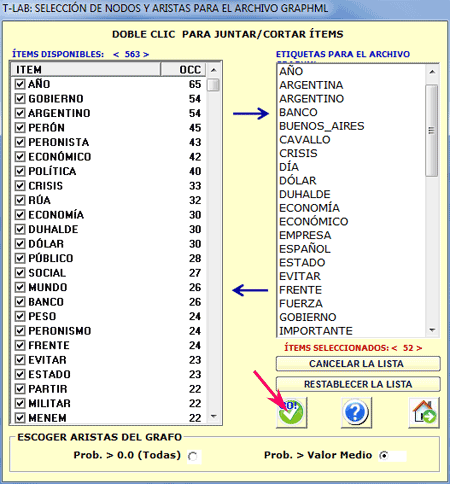

3 - seleccionar los nodos y las aristas que se incluirán (si está requerido);

4 - pulsar GO para crear el archivo .graphml (véase abajo).

Los archivos .graphml exportados por T-LAB son dos:
- nombre.graphml, que incluye solamente las etiquetas de los nodos y las aristas correspondientes;
- nombre.EdLab.graphml, que incluye también las medidas de asociación (probabilidades de transición).

Ambos archivos son listos par ser importados por el software yEd, un editor de gráficos producido por yWorks que está disponible como transferencia libre (véase http://www.yworks.com/en/products_yed_about.htm ).

Siguen dos ejemplos obtenidos editando con yEd archivos .graphml producidos por T-LAB:

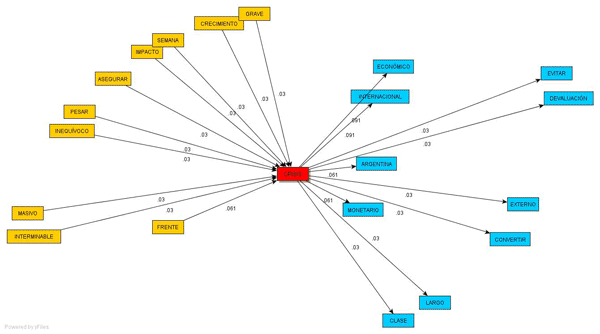

1- T-LAB --> Análisis de Secuencias; yEd: Layout --> Organic --> Classic

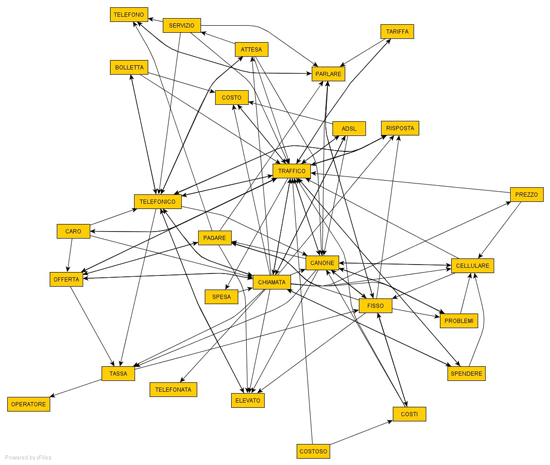

2- T-LAB --> Análisis de Secuencias; yEd: Layout --> Organic --> Classic; Edge Router --> Organic --> Classic
